スチームピストンポンプ
特 徴
マルシチスチームピストンポンプは一般給、排水、汽缶給水、石油精製、各種化学装置用ポンプとして
広く採用せられて居ります。
運転が容易で信頼度が高く、且つ圧力、送水（液）量の調節が容易に出来ます。
ポンプ型式は液体の温度、化学的、物理的性質、吐出圧力、吸入真空度等により決定致します。
主要材料は通常鋳鉄、青銅、炭素鋼等を用い
特殊な液体には不銹鋼、特殊鋼、高圧高温にては鋳鋼を使用致します。
又、本カタログに記載して無い仕様のポンプにても御要求により設計製作を致します。

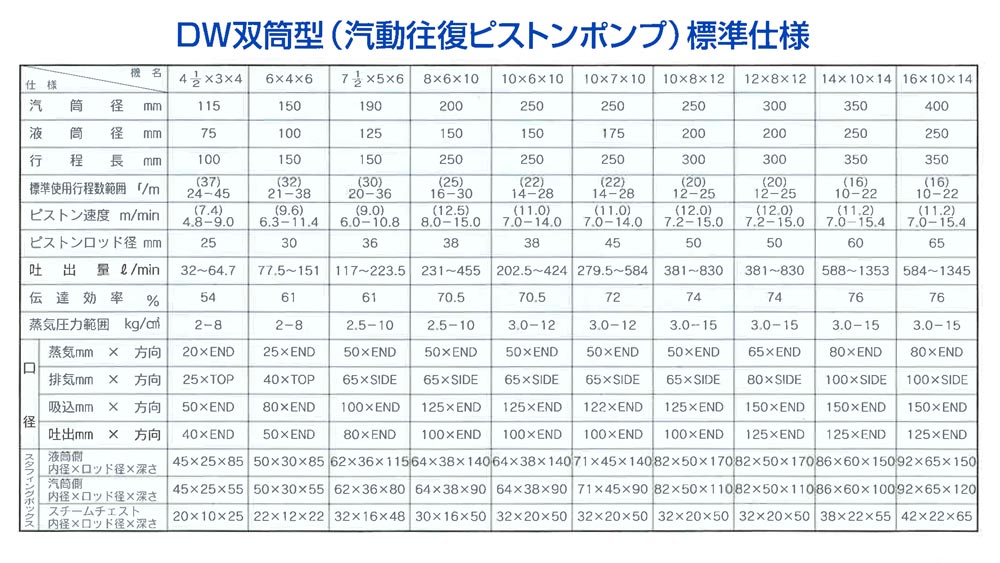

DW-O型
油其の他特殊の液体圧送用に適して居ります油筒はサイドポット式構造で、
スタフイングボックス及びバルブの型式は液質により決定し
コイルパッキング、及びガスケットパッキングは最適なものを用います。
DW-O型
大型の機種は液筒カバー側にもスタフイングボックス及び補助ピストンロッドを取り付け、
ピストンの重さに依るダレを防ぎ、ピストンリング異状磨耗を防止する様に致します。
DW-OJ型
常温にて凝固する様な高粘度の液を取扱う場合には、シリンダーをスチームジャケットにて保温します。
クリックで拡大します。

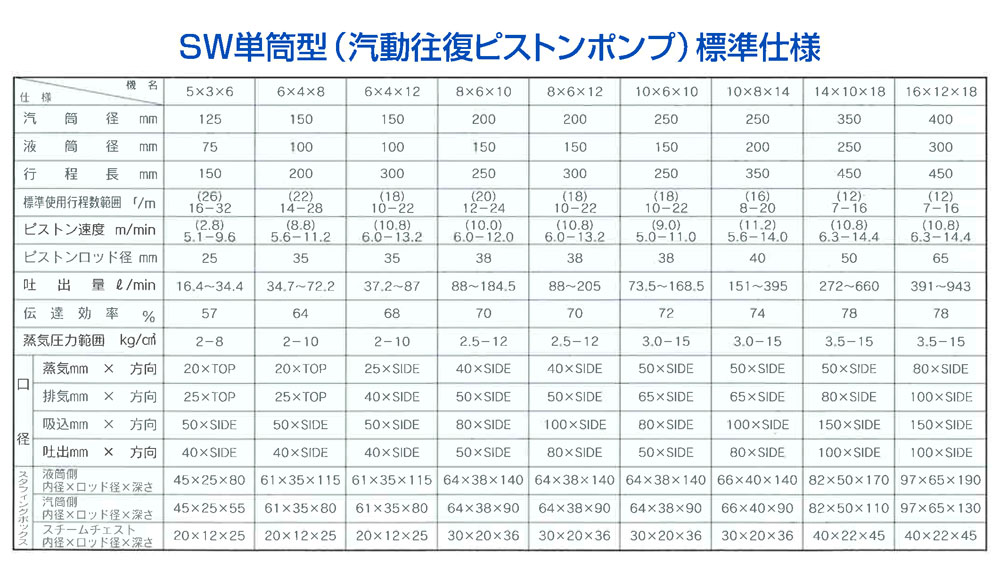

SW-O型

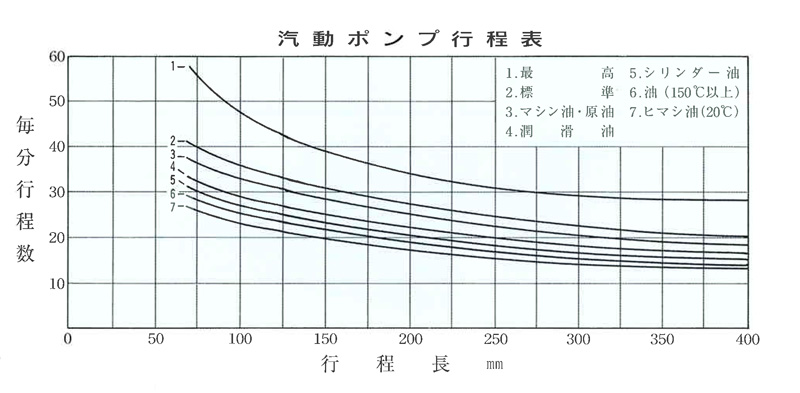

本機は作動軽快であって、行程数毎分4～5程度の低速より高速に至るまでスムーズに運転します。
送油量の調節は広く容易に出来ます。真空引出用に適して居ります。
クリックすると拡大します。
バルブ
- １．円錐弁
この弁は弁座との接触面が円錐型で最も確実に作動します。高圧用には必ず此のバルブが使用されます。又粘度の比較的高いものに適しております。弁及び弁座の型状は使用液の条件に最も適する様に選定致します。
- ２．球弁
この弁は何れの方向に座するも弁口を閉鎖する特長があって、高粘度及びスラリーを含む液体には最も適して居ります。
クリックすると拡大します。
クリックすると拡大します。
